多晶硅和单晶硅都是半导体材料，是电子工业中非常重要的材料，但它们的制备工艺、物理性质以及应用领域有所不同、�/p>

晶体是由原子、离子或分子在三维空间中按照一定的周期性排列而形成的固体。这种有序的排列赋予晶体特定的物理和化学性质。常见的晶体材料包括金属晶体（如铁、铜）、离子晶体（如NaCl）、介质晶体（如氧化硅）和半导体晶体（如硅、锗）、�/p>

多晶硅，简称多晶Si，是指由大量晶粒组成的硅材料，晶粒的大小和形状不规则。制备多晶Si时，将高纯度硅原料加热到熔点，使其液态，然后通过特殊工艺使其再结晶，生成多晶Si、�/p>

单晶硅和多晶硅是两种常见的半导体材料，他们再原子结构排列、制备方法、物理特性和应用领域等方面有显著区别。以下是相关介绍９�/p>

多晶硅和单晶硅是常见的半导体材料，它们的最大区别在于晶粒结构、�/p>

单晶硅是由一个完整的晶体生长而来，晶格完整。而多晶硅由许多小晶体组成，晶界较多，晶格略有缺陷、�/p>

物理结构

单晶硅：单晶硅是一种高纯度的硅形态，其中的硅原子在三维空间中以高度有序的方式排列，形成连续统一的晶格结构。这种结构意味着整个硅块内部不存在晶界，从而保证了其优异的电学性能、�br style="-webkit-tap-highlight-color: transparent; margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;"/>

多晶硅：多晶硅由许多小的单晶硅晶粒组成，这些晶粒之间存在晶界。晶粒的方向各不相同，导致整体结构在微观上看起来较为杂乱。这些晶界处的存在会对材料的电学性能产生一定的影响，通常使得多晶硅的电学性能不及单晶硅、�br style="-webkit-tap-highlight-color: transparent; margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;"/>

原子结构排列和加工工艺不同。单晶硅的原子结构排列是有序的，通常采用西门子法改良直拉法进行制备，这种方法涉及在高温高压条件下，通过族取向生长来形成一根完整的单晶硅柱：�/p>

多晶硅的原子结构排列是无序的，通常采用电弧炉氧化还原法或硅烷分解法制备，这种方法涉及将高纯度硅原料加热到熔点，然后液态硅通过特殊工艺再结晶形成多晶硅、�/p>

物理特性不同。单晶硅具有较高的电子迁移率，使其成为光电转换效率较高的材料，其光电转换效率一般在17%�?5%之间；多晶硅的电子迁移率相对较低，导致其光电转换效率通常�?5%以下、�/p>

转化效率不同。单晶硅电池的转化效率通常比多晶硅电池高，大约�?0%�?0%之间；多晶硅电池的转化效率较低，大约�?0%以下、�/p>

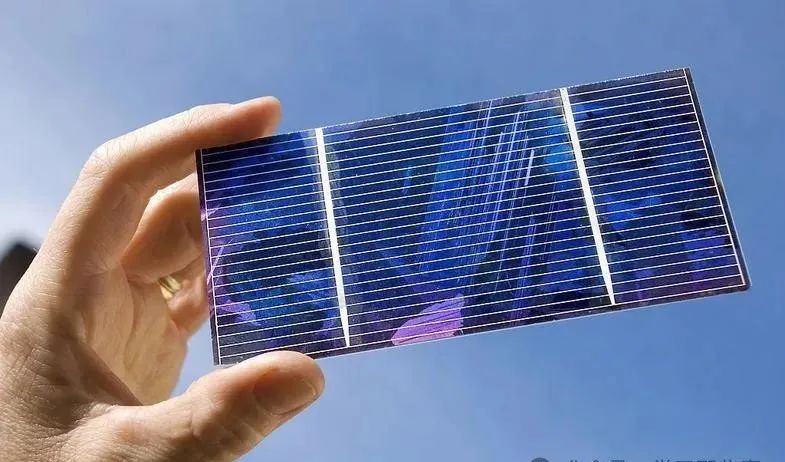

外观不同。单晶硅电池片通常呈半圆正方形，深蓝色；多晶硅电池片则通常呈直角正方形，天蓝色、�/p>

多晶硅和单晶硅的物理性质比较

1.纯度方面

多晶Si的纯度通常�?9.9%以上，而单晶Si的纯度可以达�?9.9999%。因此，单晶Si的电子迁移率（即电子导电能力）和同质结的质量都比多晶Si要好、�/p>

2.热电性质

多晶Si的热传导能力比单晶Si要差，因此在高温环境下容易产生热应力，导致晶体破裂。而单晶Si的热传导性能较好，能够更好地承受高温环境、�/p>

3.光学性质

多晶Si和单晶Si在光学性质方面也存在差异。多晶Si的折射率和透过率较低，红外线辐射能量吸收能力较强。而单晶Si具有良好的光学性质，适用于光电领域等高精度应用、�/p>

多晶硅和单晶硅的应用领域比较

1.多晶硅的应用

多晶Si主要应用于太阳能电池、LCD液晶显示器等方面。由于成本较低，多晶Si广泛用于太阳能元件的制造，而且可回收再利用，具有较好的环保性能。LCD液晶显示器的驱动器中也常用多晶Si的基板、�/p>

2.单晶硅的应用

单晶Si在电子工业中的应用范围更广。它可以制作出电子器件、光电元器件、集成电�?IC)等高精度产品，还可以在航空、航天、国防、医疗、能源等多个领域得到应用、�/p>

多晶硅和单晶硅的优劣势分枏�/p>

多晶Si和单晶Si各有优势和劣势，具体如下９�/p>

1.成本多晶Si制备工艺简单，成本较低，而单晶Si的制备工艺繁琐，成本较高、�/p>

2.物理性质

单晶Si具有更好的物理性质，如电子导电能力、光学性质等，而多晶Si在某些特定场合下具有一定的优势、�/p>
