1.产品介绍

1.1产品概述

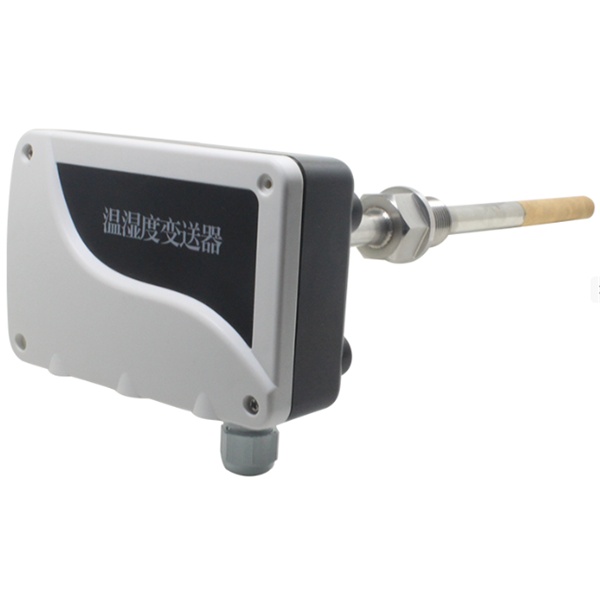

该变送器专业应用于管道温湿度测量＋�/span>采用标准工业接口4｝�/span>20mA/0｝�/span>10V/0｝�/span>5V模拟量信号输出，可接入现场数显表�?/span>PLC、变频器、工控主机等设备。采用进口温湿度测量单元，漂移小、准确度高。管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；设备采用防水外壳设计，探头过滤网采用25um高强度不锈钢材料，既能保证气体分子进入又防止粉尘颗粒及水滴进入，广泛应用于干燥器、窑炉、气象、环保、水泥养护、电力、脱硫剂、制药、纺织、化工、冶金、饲料、食品、蓄电池、低温高湿仓贮、木材、烟草、酒业等行业的温湿度测量与控制、�/span>

1.2功能特点

n温湿度采集，4｝�/span>20mA�?/span>0｝�/span>10V�?/span>0｝�/span>5V模拟量信号输出；

n温度精度��0.5℃，湿度精度��3%RH，高精度、低漂移：�/span>

n采用专用皃�/span>EMC抗干扰器件，现场可经受住强电磁干扰，工业级处理芯片，使用范围宽；

n电流输出型可选二线制或三线制接线方式：�/span>

1.3主要技术指栆�/span>

直流供电（默认）	24V DC
功耖�/span>	电流输出	0.5W
	电压输出	0.5W
精度（默认）	温度	��0.5℃（25℃）
	湿度	��3%RH＇�/span>5%-95%RH�?5℃）
变送器电路工作温度	-20℃～+60℃，0%RH｝�/span>80%RH
探头测量温度	-70℃～+260℃（范围可选）默认0~+260ℂ�/span>
探头测量湿度	0%RH-100RH
长期稳定�?/span>	温度	≣�/span>0.1ℂ�/span>/y
	湿度	≣�/span>1%RH/y
响应时间	≣�/span>2s(1m/s风逞�/span>)
输出信号	电流输出	4｝�/span>20mA
	电压输出	0-5V/0-10V
负载能力	电压输出	输出电阻≣�/span>250��
	电流输出	≣�/span>600��

2.产品选型

RS-				公司代号
	WS-			温湿度变送器、传感器
		I20		4｝�/span>20mA电流输出
		V05		0｝�/span>5V电压输出
		V10		0｝�/span>10V电压输出
			-CGW	管道壳超高温

3.温湿度计算方泔�/span>

3.1电流型输出信号转换计箖�/span>

例如：量稊�/span>-40｝�/span>80℃，4｝�/span>20mA输出，当输出信号丹�/span>10mA时，计算当前的温度值、�/span>此温度量程的跨度丹�/span>120℃，�?/span>16mA的电流信号来表达＋�/span>120ℂ�/span>/16mA=7.5ℂ�/span>/mA，即电流1mA代表温度变化7.5℃，测量倻�/span>10mA-4mA=6mA＋�/span>6mA*7.5ℂ�/span>=45℃、�/span>45+＇�/span>-40（�/span>=5℃，所以当前温度为5℃、�/span>

3.2电压型输出信号转换计箖�/span>

例如：量稊�/span>-40｝�/span>80℃，0-10V输出，当输出信号丹�/span>5V时，计算当前的温度值。此温度量程的跨度为120℃，�?/span>10V的电压信号来表达＋�/span>120ℂ�/span>/10V=12ℂ�/span>/V，即电压1V代表温度变化12℃，测量倻�/span>5V-0=5V＋�/span>5V*12ℂ�/span>=60℃、�/span>60+＇�/span>-40（�/span>=20℃，所以当前温度为20℃、�/span>

4.设备安装说明

4.1设备安装前检�?/span>

n变送器设备1�?/span>

n自攻螺丝和膨胀塞各3�?/span>

n合格证、保证卡、校准报告（选配）等

4.2安装位置

1、变送器应尽量垂直放置，安装时，保证传感器上的字体为正方向，保证传感器在变送器的下方、�/span>

2、安装高度为人体坐高或主要要求测量的环境区域、�/span>

4.3安装注意事项

1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确、�/span>

2、安装在环境稳定的区域。避免直接光照，远离窗口及空调、暖气等设备，避免直对窗口、房门、�/span>
