1.1产品概述

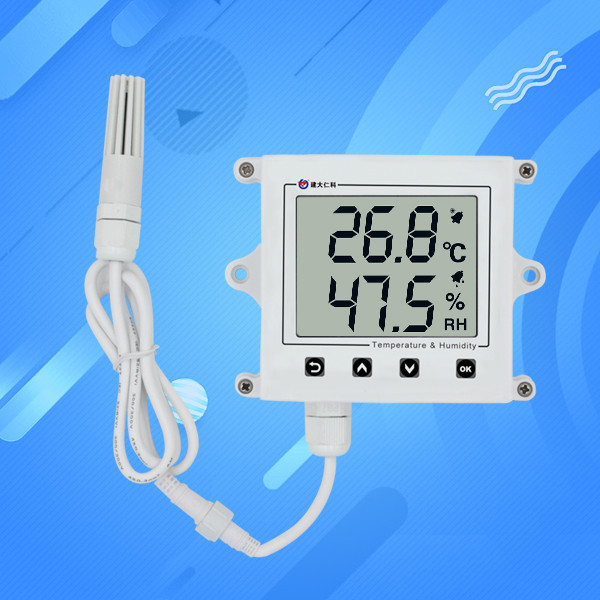

?/span>变?/span>?/span>带有液晶显示，实时显示温湿度＋/span>设备采用标准MODBUS-RTU通信协议＋/span>RS485信号输出，通信距离可达2000米（实测）。探头内置、外延可选，广泛适用亍/span>通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠，外观美观，安装方便、/span>
1.2功能特点
n大屏液晶显示，美观大斸/span>
n采用高精度温湿度测量单元，现场自校准，长期稳定性好漂移導/span>
n采用专用皃/span>485电路，标凅/span>ModBus-RTU通信协议，通信地址及波特率可设?/span>
n10~30V直流宽电压范围供甴/span>
n探头内置外延可选，探头内置型安装简单方便，探头外延型可选多种探头应用于不同场合，探头线*长可辽/span>30籲/span>
n按键可设置参数，操作方便
1.3主要技术指栆/span>
直流电源（默认） |
10-30V DC |
|
功耖/span> |
0.4W |
|
A准精?/span> |
湿度 |
2%RH＇/span>5%~95%RH＋/span>25ℂ/span>（/span> |
温度 |
0.4ℂspan>＇/span>25ℂ/span>（/span> |
|
B准精度（默认（/span> |
湿度 |
3%RH＇/span>5%RH~95%RH＋/span>25℃） |
温度 |
0.5℃（25℃） |
|
变送器电路工作温湿?/span> |
-20℃~+60ℂspan>＋/span>0%RH~80%RH |
|
探头工作温度 |
内置精装探头 |
-40~+80ℂ/span> |
外延精装探头 |
||
探头工作湿度 |
0~99%RH |
|
通信协议 |
Modbus-RTU通信协议 |
|
输出信号 |
485信号 |
|
温度显示分辨玆/span> |
0.1ℂ/span> |
|
湿度显示分辨玆/span> |
0.1%RH |
|
温湿度刷新时闳/span> |
1S |
|
长期稳定?/span> |
温度 |
?.1?y |
湿度 |
?%RH/y |
|
响应时间 |
温度 |
?5s＇/span>1m/s风逞/span>（/span> |
湿度 |
?s＇/span>1m/s风逞/span>（/span> |
|
参数设置 |
通过软件设置或者按键直接修攸/span> |
|
RS- |
公司代号 |
||||
WS- |
温湿度变送、传感器 |
||||
N01- |
RS485＇/span>Modbus协议（/span> |
||||
2C- |
王字壳液晵/span> |
||||
2CW- |
王字壳液晵/span>+网口 |
||||
4 |
内置精装探头 |
||||
5 |
外延精装探头 |
||||
3.1设备安装前检?/span>
设备清单９/span>
n变送器设备1?/span>
n合格证、保修卡、校准报告等
n自攻螺丝＇/span>2个）、膨胀塞（2个）
nUSB?/span>485（选配（/span>
n485终端电阻(多台设备赠?/span>)
3.2安装步骤
3.3接口说明
宽电压电源输?/span>10~30V均可、/span>485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突、/span>
3.4设备接线
多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中〉/span>485设备现场接线手册》、/span>
线色 |
说明 |
|
甴/span> 溏/span> |
棕色 |
电源正（10~30VDC（/span> |
黑色 |
电源贞/span> |
|
這/span> 俠/span> |
绿色 |
485-A |
蓝色 |
485-B |
5.1通讯基本参数
缕/span>?/span> |
8位二进制 |
数据佌/span> |
8佌/span> |
奇偶校验佌/span> |
旟/span> |
停止佌/span> |
1佌/span> |
错误校验 |
CRC（冗余循环码（/span> |
波特玆/span> |
2400bit/s?/span>4800bit/s?/span>9600 bit/s可设，出厂默认为4800bit/s |
5.2数据帧格式定么/span>
采用Modbus-RTU通讯规约，格式如下：
初始结构?/span>4字节的时闳/span>
地址?/span>= 1字节
功能?/span>= 1字节
数据匹/span>= N字节
错误校验= 16佌/span>CRC?/span>
结束结构?/span>4字节的时闳/span>
地址码：为变送器的地址，在通讯网络中（出厂默认0x01）、/span>
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、/span>
数据区：数据区是具体通讯数据，注愎/span>16bits数据高字节在前！
CRC码：二字节的校验码、/span>
主机问询帧结构：
地址?/span> |
功能?/span> |
寄存器起始地址 |
寄存器长?/span> |
校验码低佌/span> |
校验码高佌/span> |
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
从机应答帧结构：
地址?/span> |
功能?/span> |
有效字节?/span> |
数据一匹/span> |
第二数据匹/span> |
?span>N数据匹/span> |
校验?/span> |
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
2字节 |
5.3寄存器地址
寄存器地址 ＇span>16进制（/span> |
寄存器地址 ＇span>10进制（/span> |
PLC或组态地址 ＇span>10进制（/span> |
内容 |
操作 |
0000 H |
0 |
40001 |
湿度（比实际湿度扩大10倍） |
只读 |
0001 H |
1 |
40002 |
温度（比实际温度扩大10倍） |
只读 |
5.4通讯协议示例以及解释
举例：读取设备地址0x01的温湿度倻/span>
问询帧（16进制）：
地址?/span> |
功能?/span> |
起始地址 |
数据长度 |
校验码低佌/span> |
校验码高佌/span> |
0x01 |
0x03 |
0x00 0x00 |
0x00 0x02 |
0xC4 |
0x0B |
应答帧（16进制）：（例如读到温度为-10.1℃，湿度丹/span>65.8%RH（/span>
地址?/span> |
功能?/span> |
返回有效字节?/span> |
湿度倻/span> |
温度倻/span> |
校验码低佌/span> |
校验码高佌/span> |
0x01 |
0x03 |
0x04 |
0x02 0x92 |
0xFF0x9B |
0x5A |
0x3D |
温度计算９/span>
当温度低亍/span>0ℂ/span>时温度数据以补码的形式上传、/span>
温度９/span>FF9BH(十六进制)=-101 =>温度=-10.1ℂ/span>
湿度计算９/span>
湿度９/span>292H (十六进制)= 658 =>湿度= 65.8%RH
