1.系统概述

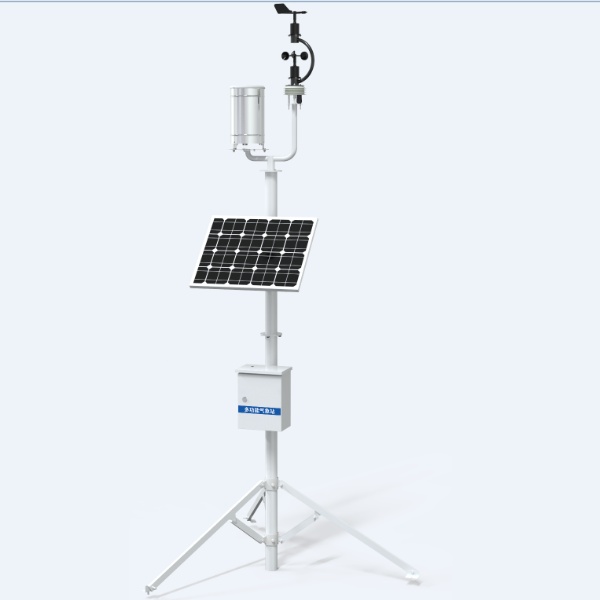

RS-QXZN标准版气象站是一款我司标准配置的气象站。该设备具有1�?span>ModBus-RTU主站接口（可通过此接口连接我号�span>485变送器９�span>1路风速，1路风向，4路土壤温�?span>+水分＋�span>4路土壣�span>EC+PH＋�span>1路空气温湿度＋�span>1路噪声，1路二氧化碳，1路大气压力，1路光照，1路雨雪状态，1路紫外线＋�span>1路总辐射，1路一氧化碳，1路臭氧，1路二氧化氮，1路二氧化硫，1路硫化氢＋�span>1路氧气，1路空气质量，1路负氧离子，1路氨气，1�?span>TVOC）�?span>1路雨量采集（总雨野�span>+瞬时雨量+日雨野�span>+当前雨量）�?span>1路氮磷钾＋�span>2路继电器输出（选配）；该设备可通过GPRS方式将数据上传值监控软件平台，同时该气象站还带月�span>1�?span>ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等；该气象站还能外接1�?span>LED屏显示（默认点阵�?span>96*48）、�/span>

1.1功能特点

n具有1�?span>ModBus-RTU主站接口可接入我号�span>485变送器：风速、风向、土壤温度水分、土壣�span>ECTH、土壣�span>PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射�?span>CO�?span>O3�?span>NO2�?span>SO2�?span>H2S�?span>O2�?span>CO2、氮磷钾、蒸发量、负氧离子�?span>NH3�?span>TVOC等变送器、�/span>

n外接翻斗式雨量计，可采集总雨量、瞬时雨量、日雨量、当前雨量、�/span>

n选配2路继电器输出，可做远程手动控制、�/span>

n1路多功能GPRS通信接口，只需插入一张卡便可将数据上传至远端监控软件平台、�/span>

n具有1�?span>ModBus-RTU从站接口，可外接用户自己的监控主机�?span>PLC、组态屏或组态软件，还可用作外接室外屏（选配）、�/span>

n可外�?span>1路室夕�span>LED单色显示屏，默认点阵96*48（点阵数1024*256）、�/span>

n多种测量要素可自由搭配、�/span>

n可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题、�/span>

n支持市电与太阳能双供电，保证设备在恶劣的情况下也可以正常不间断工作、�/span>

n设备8位地址，易于管理识别，可搭配我司提供的多种软件平台、�/span>

1.2技术参�?/span>

参数名称	范围或接叢�/span>	说明
供电	外部电源供电	220V AC交流甴�/span>
	双供甴�/span>	支持220V市电与太阳能板双供电 （优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断）
	太阳能供甴�/span>	配套我司太阳能电池板和蓄电池 （蓄电池续航时间7天左右）
数据上传接口	GPRS无线	通过GPRS方式上传数据
	4G	通过4G方式上传数据
	ModBus-RTU从站接口	支持外部设备通过ModBus-RTU协议问询气象站中的数据、�/span>
数据采集通信接口	为�span>RS485接口	能够采集485接口的变送器的数据，*长通信距离�?span>1500籲�/span>
点阵LED屏显示接叢�/span>	LED屏显示接叢�/span>	默认搭配96*48点阵的室外屏
2路继电器输出（选配（�/span>	继电器干接点输出	继电器容量：250VAC/30VDC 5A 可用作远程控刵�/span>
1路翻斗式雨量计脉冲信号输�?/span>	采集磁开关脉冲信号进行雨量计野�/span>	默认脉冲当量９�span>0.2mm 可上传瞬时雨量、日雨量、当前雨量及累计雨量值、�/span> （默认采用第二路开关量作为雨量计输入）
数据上传间隔	2S~10000S	数据上传间隔2S~10000S可设 （默讣�span>30s上传一次）

1.3产品选型

RS-QXZN为标准版气象站的基本型号，具体监测要素用户可自己选择、�/span>

RS-						公司代号
	QXZN-					标准版气象站
		M1-				固定式膨胀螺丝安装立杆
		M2-				固定式三脚架安装立杆
		M3-				便携式安装立杅�/span>
		M4-				U型固定式膨胀螺丝安装立杆
		M5-				U型固定式三角架安装立杅�/span>
			LED-			220V供电、带96*48LED显示屎�/span>
			DC-12-			太阳能电池板+蓄电江�/span>
			Y-			220V交流电源供电
				G		GPRS上传
				4G		4G上传
					穹�/span>	不带触摸屎�/span>
					HMI	带触摸屏

1.4 M1�?/span>M2监测要素搭配

对于我司气象站，多种监测要素用户可自由搭配，以下表格中会详细列出可监测的环境变量、�/span>

序号	说明
1	风速（包含风力和风速）
2	风向
3	土壤温度水分�?多可同时监测4路）
4	土壤EC+PH�?多可同时监测4路）
5	空气温湿�?/span>
6	噪声
7	大气压力
8	光照度（量程0-200000lux（�/span>
9	雨雪状�?/span>
10	紫外纾�/span>
11	总辐尃�/span>
12	雨量（总雨量、瞬时雨量、日雨量、当前雨量）
13	空气质量＇�span>PM2.5�?span>PM10（�/span>
14	一氧化碳浓�?/span>
15	臭氧浓度
16	二氧化氮浓度
17	二氧化硫浓度
18	硫化氢浓�?/span>
19	氧气浓度
20	蒸发野�/span>
21	二氧化碳浓度
22	氮磷钽�/span>
23	负氧离子
24	氨气浓度
25	TVOC浓度

1.5 M3监测要素搭配

对于我司M3标准气象站，只能搭配我司固定皃�/span>C型一体式气象站和超声波一体式气象站来使用，以下表格中会详细列出可监测的环境变量，其中由于一体式气象站构造的原因，其中二氧化碳浓度和空气质量无法同时搭配，另夕�/span>C型一体式气象站无法搭配光照度。需要注意的是，由于便携式三脚架的材质问题，无法安装LED显示屏、�/span>

序号	说明
1	风速（包含风力和风速）
2	风向
3	空气温湿�?/span>
4	噪声
5	大气压力
6	光照度（量程0-200000lux（�/span>
7	空气质量＇�span>PM2.5�?span>PM10（�/span>
8	二氧化碳浓度

1.6 M4�?/span>M5监测要素搭配

对于我司M4�?/span>M5标准气象站，只能搭配我司固定皃�/span>C型一体式气象站和超声波一体式气象站来使用，以下表格中会详细列出可监测的环境变量，其中由于一体式气象站构造的原因，其中二氧化碳浓度和空气质量无法同时搭配，另夕�/span>C型一体式气象站无法搭配光照度、�/span>

序号	说明
1	风速（包含风力和风速）
2	风向
3	空气温湿�?/span>
4	噪声
5	大气压力
6	光照度（量程0-200000lux（�/span>
7	雨量（总雨量、瞬时雨量、日雨量、当前雨量）
8	空气质量＇�span>PM2.5�?span>PM10（�/span>
9	二氧化碳浓度
10	负氧离子

2. 设备安装

2.1设备安装前检�?/span>

设备清单：（选型不同，设备数量不同，具体以现场实际为准）

n百叶盒多合一变送器1�?/span>

n风速传感器1�?/span>

n风向传感�?span>1�?/span>

n超声波风速风吐�span>1�?/span>

n雨雪变送器1�?/span>

n太阳总辐射变送器1�?/span>

n紫外线变送器1�?/span>

n负氧离子1�?/span>

n不锈钢雨量筒1�?/span>

n雨量筒三角托牆�span>1个（U型螺栒�span>2个，M8螺母4个）

n二芯防水对插皃�span>2.5米延长线1条（母头和公头）

n四芯防水对插皃�span>2.5米延长线6条（母头和公头）

n立杆1个（2.8米由一�?span>1.5米立杆和一�?span>1.3米立杆组成）

n三脚枵�span>1套（2.8米由1.5米立杆�?span>1.3米立杆和一个三脚架组成（�/span>

n便携式三脚架一奖�/span>

n横梁3个（螺丝4个，螺母4个）

n多功能气象站电控箰�span>1台（包括钥匙1把）

n托片6个�?span>M4*10螺丝12奖�/span>

n抱箍2个�?span>M10*16螺丝8�?/span>
