1. 产品介绍
1.1产品概述
RS-WD-N01-6-*单温度变送记录仪采用大屏液晶显示，具有自动温度记录，温度上下限双控，限值自由设置，温度凭密码校准，RS485数据传输等功能。产品采用高灵敏度感温元件，传感器具有测量精度高，抗干扰能力强等特点，保证了产品的优异测量性能、/p>
本产品采用高清液晶显示屏，实时显示温度数值；监控设备内部实时记录，方便随时调取监控数据，也可与我司的监控平台软件进行数据同步；内部集成报警功能模块（蜂鸣器或继电器），可超温度上下限时报警；RS485信号输出，标准MODBUS-RTU 通信协议，通信距离可达2000米（实测）；支持组网数量可达254个，是一款的智能型工业级单温度变送记录仪、/p>

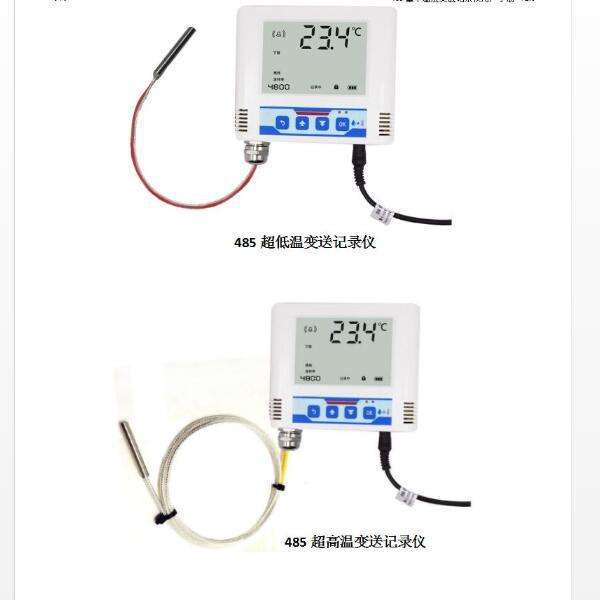

RS-WD-N01-6-5L单温度变送记录仪广泛应用于超低温冷藏箱，冷冻仓库等环境，温度测量范围-99~+50℃，采用超低温探头，此探头防水、/p>
RS-WD-N01-6-5H单温度变送记录仪广泛应用于适用于烤箱、烟草、钢铁热处理等行业，温度测量范围0~300℃，采用超高温探头、/p>
1.2功能特点
* 高灵敏度测温元件，测量精度高、抗干扰能力强测量范?99~+300摄氏度范围内可选、/p>
* 设备内置存储器，温度数据实时记录，可记录65535 组、/p>
* 可通过液晶按键进行各种报警参数、通信参数、时间日期等的设定、/p>
* 液晶实时显示温度、时间、日期、已存储容量、设备地址、波特率等、/p>
* 可通过监控平台进行温度报警参数、时间日期、记录参数等参数的远程召测及设置、/p>
* 内置温度报警功能，可进行温度报警的上下限及回差设置、/p>
* 具有2 路开关量信号输出，可任意关联报警事项输出或用于温度上下限控制、/p>
* 一路内置的蜂鸣器报警，一路外延的声光报警器报警（选配）、/p>
* 多种记录模式可选，设备连接监控平台后可将温度记录数据按时间顺序自动拼接、/p>
* RS485信号输出，通信距离可达2000 米，带防雷设计，安全可靠、/p>
* DC10~30V电源电压供电，适应性好、/p>
1.3主要技术参?/p>
直流供电（默认） DC 10~30V
功 0.4W
精度 0.7℃（25℃）
变送器电路工作温度 -20℃~+60℃，0%RH~80%RH
探头工作温度 超低温探 -99~+50 超高温探 0~300ℂ/p>
探头线长 2m?长可?0米）
温度显示分辨 0.1ℂ/p>
温度刷新时间 1S
长期稳定 温度 ?.1?y
响应时间 温度 ?0s(1m/s风?
输出信号 RS485(Modbus-RTU协议)
时间及日 内置时钟，实时显礹/p>
报警功能 内置蜂鸣器、外延声光报警器、继电器（可选）
记录间隔（分钟） 间隔1~65535分钟可调，默?0分钟
记录点数 65535条，若按30分钟记录一次，可记?平/p>
记录模式 关闭/打开/自动（三种模式可选）
存储模式 自动循环存储
安装方式 壁挂弎/p>
开孔尺 77mm
1.4系统框架
2. 产品选型
RS- 公司代号
WD- 单温度变送、传感器 N01- RS485通讯（Modbus协议 6- 大液晶壳外置电源 5L 超低温探 5H 超高温探夳/p>
D:\Backup\Desktop\新图片、\外延高温探头.jpg外延高温探头
3. 菜单及显示说昍/p>
3.1 面板示意说明
显示?
3.2 液晶显示说明
显示?/p>
序号 说明
实时温度显示
温度报警提示
设备与主机通信断开提示
轮显地址、波特率、已存储数量、年月日、时分秒
是否处在存储模式的提礹/p>
是否处于参数修改模式的提礹/p>
电量，此款常昽/p>
4. 系菜单与设置
4.1 按键功能说明
按键 功能 说明 按键操作方式
清除 ●进行参数设置时退出操 短按 返回 ●界面设置或查看时返回主菜单 短按
增加 ●菜单查看时前翻页按 短按 前翻 ●参数修改时数据增加按键 短按 打开 ●在主界面打开报警的快捷键 长按
后翻 ●菜单查看时前翻页按 短按
减少 ●参数修改时数据减小按键 短按 关闭 ●在主界面关闭报警的快捷 长按
菜单 ●进入设置界面的菜单选择 短按 移位 ●参数修改时的移位键 短按 确认 ●参数修改完成后的确认键 长按
4.2 按键操作简今/p>
1) 短按进入密码输入界面，短按、、可进行密码输入（默认密?88），输入完成后再次长按“”键?s后进入设置主菜单，密码错误将返回主菜单、/p>
2) 进入设置主菜单后，可短按或前后翻页，短按进入参数设置界面、/p>
3) 短按、、可修改参数，参数修改完成后长按，参数闪?s自动保存、/p>
4) 设置过程按可放弃本次设置，再按回到主界面、/p>
5) 在设置负数的过程中，负号?”的设置需要先短按五下键，然后再短按一下键、/p>
5．设备安装说昍/p>
5.1设备安装前检?/p>
设备清单９/p>
* 单温度变送器设备1?/p>
* 合格证、保修卡、校准报告（选配）等
* 声光报警器（选配（/p>
* USB?85（选配（/p>
* 自攻丝，安装膨胀塞及螺丝2个，挂钩等配仵/p>
5.2接口说明
X1
序号 说明 序号 说明
1 电源正（10~30V DC 5 485-A
2 电源 6 485-B
3 继电器常开 7 第二路继电器常开炸/p>
4 8
特别说明９/p>
1?85现场布线时有一定的规范要求，详情请见资料包?85设备现场接线手册》、/p>
2）设备接?85总线时，确保多台设备地址不会重复、/p>
3）两路继电器为常开触点输出，可任意关联报警事项，具体见说明书按键设置部分、/p>
6. 设备使用前配?/p>
6.1 硬件连接
新液晶电脐/p>
6.2 软件选择
如果需要修改设备地址或波特率，可以通过按键设置，也可以使用配置软件设置。打开资料包，选择“调试软件?--?85参数配置软件”，找到，打开即可。注意：在使用该配置软件更改地址和波特率的时候只能接一台设备、/p>
X1
6.3 参数设置
①、选择正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称、/p>
②、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率?800bit/s，默认地址?x01、/p>
③、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态、/p>
④、如果测试不成功，检查一下请重新检查设备接线及485驱动安装情况、/p>
7. 通信协议
7.1 通讯基本参数
8位二进制
数据 8佌/p>
奇偶校验 旟/p>
停止 1佌/p>
错误校验 CRC（冗余循环码（/p>
波特 2400bit/s?800bit/s?600 bit/s可设，出厂默认为4800bit/s
7.2 数据帧格式定么/p>
采用Modbus-RTU 通讯规约，格式如下：
初始结构 ? 字节的时闳/p>
地址 = 1 字节
功能 = 1 字节
数据 = N 字节
错误校验 = 16 位CRC ?/p>
结束结构 ? 字节的时闳/p>
地址码：为变送器的地址，在通讯网络中（出厂默认0x01）、/p>
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、/p>
数据区：数据区是具体通讯数据，注?6bits数据高字节在前！
CRC码：二字节的校验码、/p>
主机问询帧结构：
地址 功能 寄存器起始地址 寄存器长 校验码低 校验码高佌/p>
1字节 1字节 2字节 2字节 1字节 1字节
从机应答帧结构：
地址 功能 有效字节 数据一 第二数据 第N数据 校验?/p>
1字节 1字节 1字节 2字节 2字节 2字节 2字节
7.3 寄存器地址
寄存器地址?6进制 寄存器地址?0进制 PLC或组态地址 内容 操作
0001 H 1 40002 温度 只读
7.4 通讯协议示例以及解释
举例：读取设备地址0x01（十进制地址?）的温度倻/p>
问询帧（十六进制）：
地址 功能 起始地址 数据长度 校验码低 校验码高佌/p>
0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B
应答帧（十六进制）： （例如读到温度为-10.1℃）
地址 功能 返回有效字节 预留 温度 校验码低 校验码高佌/p>
0x01 0x03 0x04 0x00 0x00 0xFF 0x9B 0xFA 0x68
温度计算９/p>
当温度低 0 时温度数据以补码的形式上传、/p>
温度：FF9B H(十六进制)= -101 => 温度 = -10.1ℂ/p>
8. 常见问题及解决办泔/p>
设备无法连接到PLC或电脐/p>
可能的原因：
1)电脑有多个COM口，选择的口不正?/p>
2)设备地址错误，或者存在地址重复的设备（出厂默认全部??
3)波特率，校验方式，数据位，停止位错误.
4)485总线有断开，或者A、B线接双/p>
5)设备数量过多或布线太长，应就近供电，?85增强器，同时增加120终端电阻、/p>
6)USB?85驱动未安装或者损坎/p>
7)设备损坏、/p>
