www.188betkr.com 讯烧结钕铁硼永磁体是当今性能最强的永磁材料，被誉为“磁王”。这种以金属间化合物Nd2Fe14B为基础的永磁材料自1982年被发现以来，凭借其极高的磁能积和矫顽力，已成为现代工业不可或缺的功能材料。它不仅推动了电子、通信、医疗等领域的技术进步，更促进了设备向小型化、轻量化、薄型化发展。
牌号分类体系
烧结钕铁硼的牌号系统科学地反映了其性能特点，主要由主称代号、数字标号和字母后缀三部分组成。

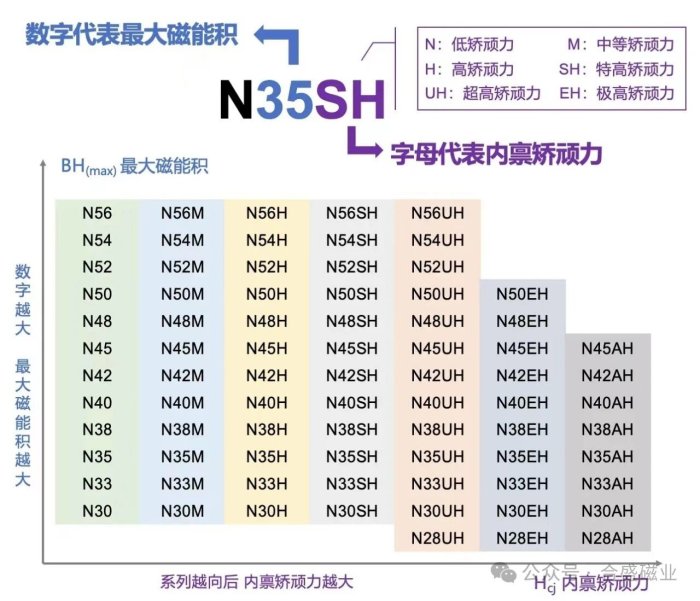

图源：合盛磁业
主称代号由钕（Nd）、铁（Fe）、硼（B）元素的化学符号组成，代表材料的基础成分。数字部分表示最大磁能积（BH)max的标称值，数字越大表明磁能积越高，例如N48比N35具有更强的磁能。字母后缀表示内禀矫顽力HcJ的分级，从低到高依次为：N（普通）、M（中等）、H（高）、SH（特高）、UH（超高）、EH（极高）和AH（特高）。
这种系统化的命名方式使工程师能够快速判断磁体的基本性能特征。例如，N48SH牌号表示最大磁能积约为48MGOe，具有特高内禀矫顽力的烧结钕铁硼永磁体。
关键性能指标
衡量烧结钕铁硼性能的主要指标包括四个核心参数，它们共同决定了磁体的适用场景和技术价值。
1. 剩磁（Br）
剩磁是指磁体在外磁场撤除后保留的磁感应强度。它反映了磁体的“含磁量”，直接影响磁力的强弱。在相同尺寸下，高剩磁磁体能产生更强的磁力。例如，N52系列的剩磁可达14,500-14,800高斯，而N35系列为11,700-12,100高斯。
2. 矫顽力（Hcb）与内禀矫顽力（Hcj）
矫顽力是衡量磁体抗退磁能力的关键指标。其中内禀矫顽力（Hcj） 尤为重要，它表示使磁体完全退磁所需的反向磁场强度。高内禀矫顽力意味着磁体在高温、反向磁场等恶劣条件下更能保持性能稳定。H系列磁体的内禀矫顽力不低于1353kA/m，而SH系列则达到1592kA/m以上。
3. 最大磁能积（(BH)max）
最大磁能积是磁体单位体积存储磁能能力的量度，是综合评价磁体性能的核心指标。它直接决定了磁体的体积效率，高磁能积使设备小型化成为可能。烧结钕铁硼的最大磁能积可达铁氧体的10倍以上，从N35的33-36MGOe到N52的50-53MGOe不等。
4. 居里温度（Tc）
居里温度是磁体完全失去磁性的临界温度。烧结钕铁硼的居里温度通常在320℃-460℃之间，低于铝镍钴（800℃）和铁氧体（465℃），这是其高温应用受限的主要原因。

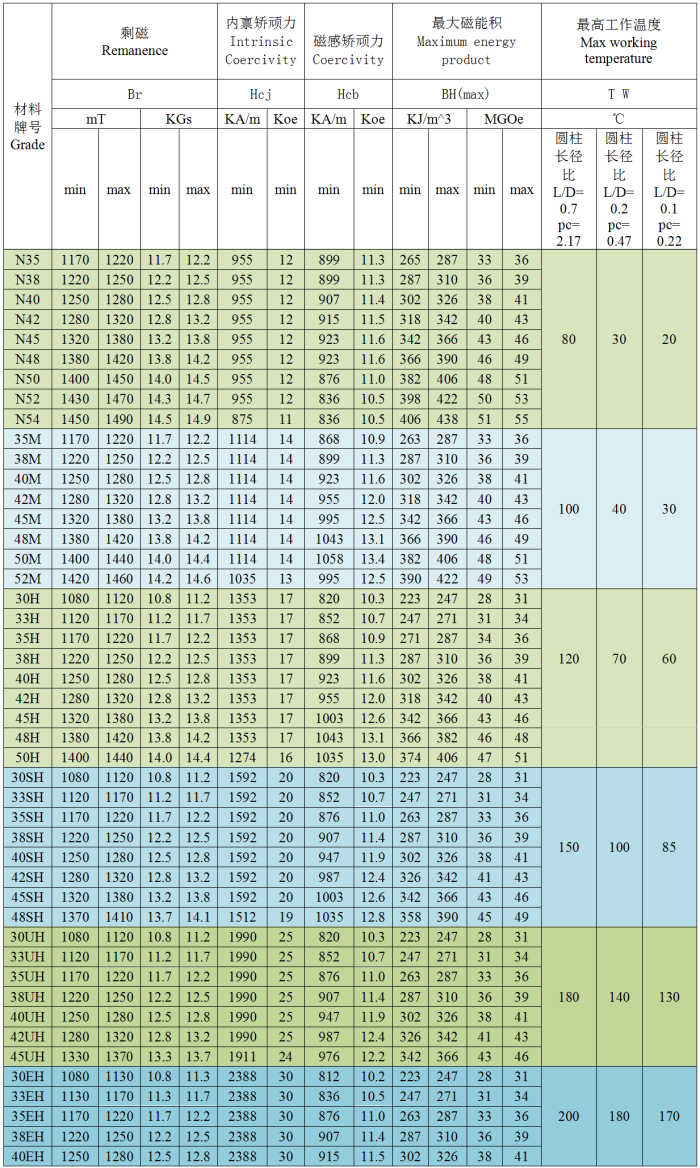

以下表格总结了常见牌号的关键性能参数：
制造工艺概述
烧结钕铁硼采用粉末冶金工艺生产，主要流程包括：
配料与熔炼：按精确配比熔炼合金；
制粉：通过氢碎、气流磨制成微细粉末；
压型：在磁场中取向压制成型；
烧结与热处理：在真空或惰性气体保护下烧结致密化，并进行时效处理。
制造过程中的每一个环节都直接影响最终磁体的性能和一致性，需要精确控制。
应用领域
烧结钕铁硼凭借其卓越磁性能，已渗透到现代科技的各个领域：
电子设备：硬盘驱动器、手机、耳机等微型电机和传感器
绿色能源：风力发电机、电动汽车驱动电机
医疗设备：磁共振成像系统
工业应用：磁选机、永磁电机、自动化设备
特别是在节能环保领域，烧结钕铁硼在新能源车、风力发电等领域的应用，使其成为支撑低碳技术发展的关键材料之一。
结语
烧结钕铁硼永磁体作为现代工业的核心功能材料，其牌号体系科学反映了磁体性能特征。从普通N系列到超高矫顽力EH、AH系列，丰富牌号满足了不同应用场景需求。随着技术进步和应用拓展，这种“磁王”材料将继续在技术创新和产业升级中发挥不可替代的作用。
参考来源：
合盛磁业公众号、金力永磁官网
申立汉：稀土永磁材料国内外标准对比研究
（www.188betkr.com 编辑整理/留白）
注：图片非商业用途，存在侵权请告知删除！
