www.188betkr.com 讯钕铁硼（NdFeB）永磁体是被称为“磁王”的第三代稀土永磁材料，自20世纪80年代问世以来，因其具有极高的磁能积、高剩磁和高矫顽力，已成为现代工业不可或缺的核心功能材料。其主要成分为钕（Nd）、铁（Fe）、硼（B）形成的四方晶系金属间化合物Nd2Fe14B。这种材料不仅磁性能卓越，而且性价比高，极大地促进了电子设备的小型化、轻量化和高效化，广泛应用于风力发电、新能源汽车、消费电子和医疗设备等领域。
根据生产工艺的不同，钕铁硼磁体主要分为烧结钕铁硼、粘结钕铁硼和热压钕铁硼三种类型，它们在磁性能、工艺特性和应用领域上存在显著差异。
烧结钕铁硼：高性能与工艺复杂性
烧结钕铁硼是当前市场上磁性能最强、产量最大、应用最广的钕铁硼磁材，其最大磁能积(BH)max最高可达50MGOe以上，远高于其他永磁材料。烧结钕铁硼的生产是一个极其精密和复杂的过程，涉及多学科交叉融合的工程技术。
制备工艺

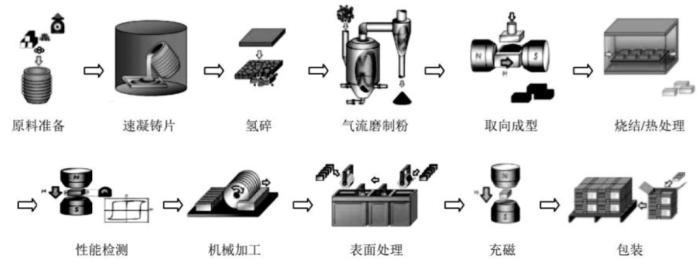

烧结钕铁硼的制备采用典型的粉末冶金工艺，主要包括以下步骤：
1.配料与熔炼：根据目标磁体的性能要求，精确计算钕（Nd）、铁（Fe）、硼（B）以及少量添加元素（如镝、铽、钴、铝等）的比例，在真空或惰性气氛感应炉中进行高温熔炼，形成均匀的合金熔体，并通过甩带工艺快速冷却凝固成合金铸片。
2. 氢碎与制粉：利用氢碎（Hydrogen Decrepitation, HD）工艺使合金铸片崩裂成较小颗粒，然后通过气流磨将颗粒精细研磨至微米级别（通常为3-5μm）的均匀细粉。粉末的粒度分布、形貌和比表面积对磁体的最终性能有显著影响。
3. 取向成型与烧结：在磁场作用下进行压制成型，使磁粉颗粒的易磁化方向沿磁场方向排列，然后通过冷等静压进一步提高生坯密度。最后在1000-1100°C的真空环境中进行高温烧结，使粉末颗粒致密化，形成最终的烧结体。
整个工艺流程需要在严格控制的环境下进行，尤其是氧含量的控制至关重要，因为钕元素非常容易氧化，氧化后会严重影响磁体的性能。
应用领域与局限性
烧结钕铁硼凭借其卓越的磁性能，广泛应用于对磁性能要求较高的领域，如：新能源汽车驱动电机、风力发电机组、工业伺服电机、高性能声学设备、MRI医疗设备。
然而，烧结钕铁硼也存在一些局限性：其质地硬而脆，机械加工性能差，加工过程中容易出现开裂、破损等问题；温度稳定性一般，最高工作温度通常在80-250°C之间；抗腐蚀能力差，极易氧化，必须进行表面涂层防护。此外，烧结过程中的晶粒长大和微观结构控制也是技术难点，直接影响磁体的最终性能。
粘结钕铁硼：精度与复杂形状的优势
粘结钕铁硼是为了解决烧结钕铁硼精密加工困难的问题而发展起来的。20世纪70年代，研究人员开发出将永磁体粉碎后与塑料混合并在磁场中压制成型的工艺，从而创造了粘结磁体。
制备工艺与特点
粘结钕铁硼是由钕铁硼永磁粉末与橡胶、塑料等粘结材料混合，按用户需求直接成型为各类永磁部件的功能材料。其主要制备工艺包括：

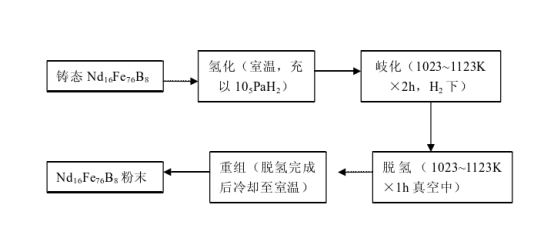

磁粉制备：采用HDDR（氢化-歧化-脱氢-再结合）法、机械破碎法或快淬法等制备磁粉。HDDR法是目前主流工艺，通过氢化-歧化-脱氢-再结合过程制备出平均粒径约为0.3μm的高矫顽力磁粉。
成型工艺：主要包括压延成型、注射成型、挤压成型和模压成型四种方式。其中压延成型和注射成型应用较为广泛。
粘结钕铁硼的尺寸精度高，不变形，形态自由度大，可根据需求制造长条状、片状、管状、圆环状等复杂形状的产品，便于大批量自动化生产。由于含有粘结剂，粘结钕铁硼的机械强度高，且各向同性，各方向磁性相同，便于制作多极乃至无数极的整体磁体。
性能特点与应用领域
粘结钕铁硼的磁性能通常低于烧结钕铁硼，但其具有一致性和稳定性更优的特点，主要应用于：
硬盘驱动器（HDD）磁体：是目前粘结钕铁硼的核心应用领域；
办公OA设备：打印机传动电机、扫描仪电机、复印机同步进电机等；
汽车微电机：EPS助力转向传感器磁体、雨刮器电机、摇窗电机等；
工业与家用电机：伺服电机、电动工具电机、空调制冷马达等微特电机。
技术优势与局限性
粘结钕铁硼的主要优势在于其成型精度高、可加工复杂形状、机械强度好和成本相对较低。由于其直接成型的特性，避免了烧结钕铁硼所需的二次机械加工，减少了材料损耗和加工成本。
然而，粘结钕铁硼的局限性也很明显：因其含有非磁性的粘结剂，磁性能较低，通常只有烧结钕铁硼的50%-70%；使用温度较低，高温下粘结剂可能老化或降解；虽然本身抗腐蚀能力较好，但在某些苛刻环境下仍需表面防护处理。
热压钕铁硼：平衡性能与成本的新途径
热压钕铁硼是三种钕铁硼磁体中技术最复杂、产业化程度最低的一种，但其独特的性能特点使其在某些特定领域具有不可替代的优势。
制备工艺与特点
热压钕铁硼采用热变形工艺制备，主要过程包括：将快淬钕铁硼磁粉装入模具中→在高温（通常为600-800°C）下施加单向或双向压力→实现致密化和晶粒取向。
热压钕铁硼具有致密度高、取向度高、耐蚀性好和矫顽力高等优点，其磁性能介于烧结和粘结钕铁硼之间，最大磁能积可达30-45MGOe。
热压工艺的优点是可以获得细小且均匀的晶粒结构，平均晶粒尺寸可达50nm以下，远小于烧结钕铁硼的晶粒尺寸（通常为5-10μm）。细小的晶粒结构有助于提高矫顽力，同时保持良好的剩磁和磁能积。
应用领域与发展挑战
热压钕铁硼主要应用于汽车EPS系统（电动助力转向系统）、高性能微电机和特殊传感器等领域。由于其工艺复杂，加工成本高，目前产量较少，尚未形成大规模产业。
热压钕铁硼面临的主要挑战包括：
工艺难度大：热变形过程中的温度、压力和变形速率需要精确控制；
设备成本高：热压设备和要求高，投资巨大；
原材料成本高：热压钕铁硼的原材料价格甚至超过成品价格。
尽管如此，热压钕铁硼在某些特定领域仍具有发展潜力，特别是需要较高磁性能和复杂形状的应用场合，热压工艺可能提供一种理想的解决方案。
钕铁硼磁体的未来发展趋势
随着新能源汽车、可再生能源、智能制造等领域的快速发展，对钕铁硼永磁材料提出了更高的要求。未来钕铁硼磁体的发展将呈现以下趋势：
高性能化与低成本化并存
一方面，为了满足高端应用领域的需求，钕铁硼磁体将不断向更高性能发展，通过晶界扩散、晶粒细化、合金成分优化等技术提高矫顽力和工作温度。另一方面，为了降低成本，减少重稀土使用，开发低镝、无镝配方也成为研究热点。
工艺创新与结构优化
新型制备工艺如双合金法、晶界扩散技术、纳米复合磁体等不断涌现，有望进一步提高磁体性能的同时降低生产成本。在微观结构控制方面，通过优化晶界相分布和成分，改善富稀土相的分布和连续性，可以有效提升矫顽力而不降低剩磁。
应用领域持续扩展
随着电子信息产业、新能源汽车、节能环保等领域的快速发展，钕铁硼磁体的应用领域将持续扩展。预计未来五年，钕铁硼行业需求将保持25%以上的增速，其中新能源汽车领域的需求量将达到万吨级别，工业机器人领域需求将超过5千吨。
绿色制造与可持续发展
稀土资源的战略价值和环境影响日益凸显，开发绿色制造技术、提高材料利用率、推广回收再利用技术将成为钕铁硼行业可持续发展的重要方向。粘结钕铁硼由于材料利用率高、加工损耗小，在这方面具有天然优势。
结语
烧结、粘结和热压三种钕铁硼磁体各有其独特的性能特点和应用领域，形成了良好的互补关系。烧结钕铁硼凭借其卓越的磁性能占据了大功率、高要求的应用市场；粘结钕铁硼以成型优势和成本控制见长，适用于微型化、精密化、大批量生产的场景；热压钕铁硼则以其独特的性能特点在特定领域发挥着不可替代的作用。
未来，随着新能源汽车、机器人技术、可再生能源等领域的快速发展，钕铁硼永磁材料将继续扮演关键角色，为现代科技进步和工业发展提供强大动力。同时，绿色制造、资源高效利用和可持续发展也将成为钕铁硼行业的重要发展方向。
参考来源：
胡伯平：钕铁硼稀土磁体产业发展及市场前景
左思源，等：热压/热变形钕铁硼永磁材料研究进展
孙艳荣，等：钕铁硼磁性材料发展现状及性能研究
www.188betkr.com ：一文了解“永磁王”钕铁硼
（www.188betkr.com 编辑整理/留白）
注：图片非商业用途，存在侵权请告知删除！
