www.188betkr.com 讯近年来，随着电子信息技术产业往高频化、高速化、多功能以及低能耗等方向发展，传统材料在通信领域的稳定性和可靠性已无法满足使用要求，对于高频覆铜板的性能提出了新的需求。为了满足高频信号的传输、高传输速度和高频低损耗的要求，各种低介电常数（Dk）和低介质损耗的（Df）覆铜板基材正在大力发展。
在覆铜板制造中，铜箔、玻纤布和树脂是最主要的原材料。其中，电子级玻璃纤维布是通过玻璃纤维纱（一般为单纤维直径为9μm及以下）织造编织而成的，具有电绝缘、耐高温、抗腐蚀、低密度等优异性能，为覆铜板及印刷电路板的关键基础材料。
Low-Dk电子纱具有低介电特性可有效减少信号传输损耗，满足5G基站、AI服务器等对高速率、低延迟的严苛要求。Low-Dk电子纱一般是由单丝直径9微米以下的玻纤单丝制成，占电子布成本的50%～60%，是电子布最重要的原材料。
在各类电子布中，不同玻纤对应的Df各不相同，根据专家统计，现阶段各类电子布中，石英纤维电子布（Q布）性能最佳，其Dk值（10GHz条件下）可达3.7，对应Df值可达0.0011以下，且CTE可达0.5，Df及CTE指标均显著优于E布/L1布/L2布。
石英纤维是一种特殊的玻璃纤维，相比于普通的玻璃纤维，石英纤维的二氧化硅含量更高，达到了99.9%以上。而且石英纤维因其具有优异的耐高温性、抗烧蚀性、化学稳定性以及良好的机械性能，且在目前众多纤维中它的介电性能是十分优异的，经常被用作制备高性能复合材料的增强体。
但是此前由于高性能石英纤维制备难度大、普通的玻璃纤维能够胜任大多数传统应用，因此石英纤维的应用范围总体而言比较狭窄，主要集中于航空航天、军工等尖端领域，例如国内外的高马赫数弹头雷达天线罩材料多采用石英纤维织物作为透波复合材料的增强相。
近几年随着人工智能相关产业的飞速发展，AI服务器带动PCB量价齐升。有机构预计到2026年全球服务器PCB市场规模为160亿美元，2022-2026年CAGR达12.8%。单台服务器Low-Dk电子纱需求提升导致供需缺口达10%～20%。以英伟达GB200为例，高端Low-Dk电子纱具有极高的技术壁垒，极薄布（如12μm）的生产需突破纤维均匀性、杂质控制等难题，2025年第一季度，国内企业两次提价，累计涨幅超17%，然而需求依然强劲，产能难以匹配。
石英电子布是以石英纤维为原材料生产的，而石英纤维的制备方法主要是棒拉丝法，这种方法首先是将高纯二氧化硅粉料或水晶拉成2mm左右的石英玻璃棒，然后加热熔融石英棒，并从熔融处引丝，集成一束，经过集束轮涂浸润剂，由高速旋转的拉丝机牵引，连续地由排轮卷绕在绕丝筒上，成为连续石英玻璃纤维原丝。然后将纤维原丝进行合股加捻，从而获得纤维纱及纤维织物。

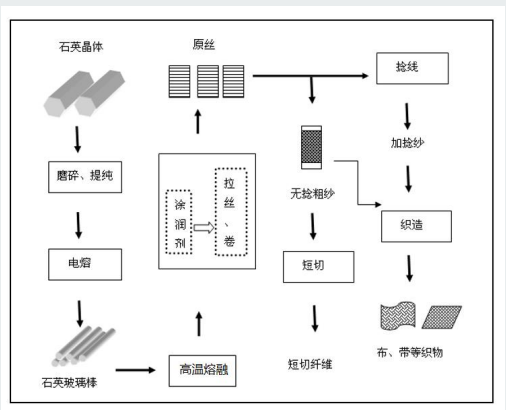

石英纤维生产工艺流程图（图源：中益科技）

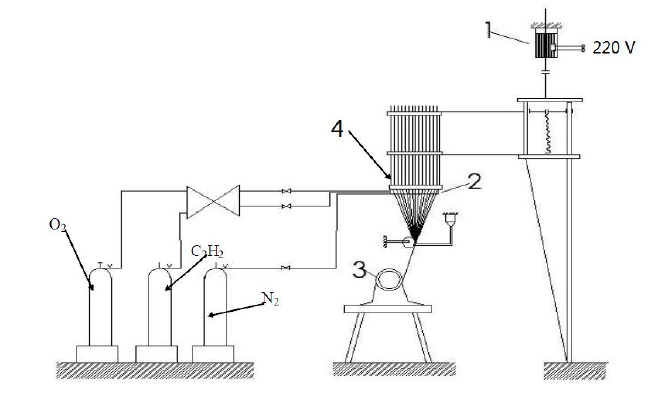

棒拉丝法石英纤维生产设备示意图

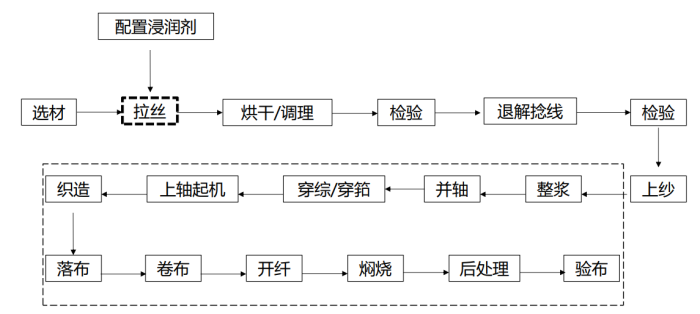

石英电子布生产工艺流程（图源：中益科技）
石英纤维的生产最初源于法国，随后，美日英俄等国也形成了规模化的生产。国内最早开始生产石英纤维的是湖北菲利华石英玻璃股份有限公司，是全球少数几家具有石英纤维批量生产能力的制造商。

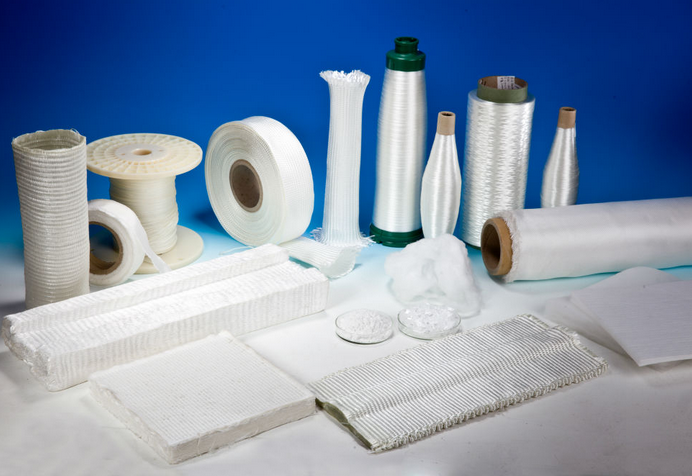

石英纤维及制品（图源：湖北菲利华）
法国圣戈班石英是世界熔融石英纤维的领先生产商，旗下产品Quartzel?已经被应用到例如雷达天线屏蔽器的增强纤维材料，飞行器引擎隔热毯中的毡，防火电缆中的防护材料等领域。公司产品在航天/宇航产品上的应用，或将进一步延伸至电子产业链。
日本信越化学2018年时其石英纤维产品已实现低膨胀系数、耐热、低介电系数等能力；其中的低介电系数产品应用于航空和导弹的雷达罩中，以及天线雷达盖。公司石英纤维介电常数3.7，低介电产品可用于高性能PCB板上。
参考来源：
[1]中益科技：超低损耗石英纤维电子布的开发与研究
[2]www.188betkr.com ：导弹上用的石英纤维是怎样造出来的？
[3]国联民生证券：AI引领PCB上游材料升级，石英布重塑格局龙头崛起
[4]白孟钊等：石英纤维增强的PTFE基板性能研究，华南理工大学
[5]陈晨：新型石英纤维的表征及其石英基复合材料的制备与性能，国防科学技术大学
（www.188betkr.com 编辑整理/平安）
注：图片非商业用途，存在侵权告知删除！
