山东：重点发展这些石墨材料！

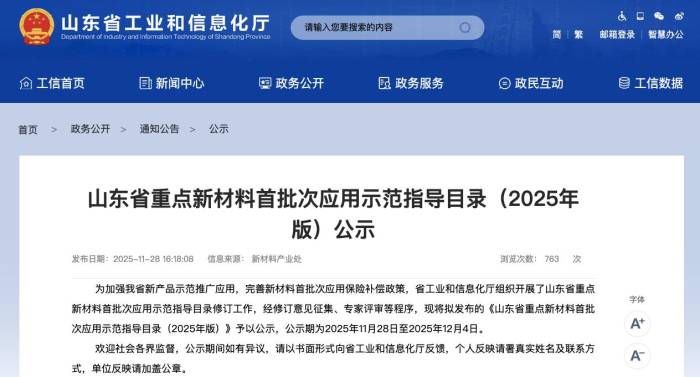

www.188betkr.com 讯近日，为加强新产品示范推广应用，完善新材料首批次应用保险补偿政策，山东省工业和信息化厅公示了《山东省重点新材料首批次应用示范指导目录（2025年版）》。其中多种石墨材料位列其中。

超高纯石墨

性能要求：

灰分＜5ppm，B、Al、Fe含量≤0.05ppm，体积密度＞1.8g/cm³，电阻率＜19μΩ·m。

应用领域：

半导体。

极细颗粒高纯石墨

性能要求：

骨料粒度＜4μm，抗压＞180MPa，抗折＞95MPa，灰分＜10ppm，体积密度＞1.8g/cm³，硬度＞85HS，电阻率＜19μΩ.m，热导率＜85W/mK。

应用领域：

电子信息。

核级石墨及其密封材料

性能要求：

（1）核级石墨：牌号SNG342、SNG623、SNG742、SNG722、SNG7420、SNG3420，未辐照性能要求：颗粒直径≤1.0mm（振动成型）、≤0.04mm（等静压），密度≥1.85g/cm³（振动成型）、≥1.78g/cm³（等静压），热导率≥135W/m·K，热膨胀系数≤4.5×10^-6/K（振动成型）、≤4.0×10^-6/K（等静压），各向同性度≤1.05（振动成型）、≤1.04（等静压），抗拉强度≥20MPa（振动成型）、≥25MPa（等静压），抗压强度≥65MPa（振动成型）、≥75MPa（等静压），硼当量含量≤0.9ppm，灰分≤80ppm。

（2）核级石墨密封材料：硫含量≤200ppm，氯含量≤30ppm，氟含量≤30ppm，灰分<0.5%，拉伸强度>4.5MPa，450℃热失重<0.5%。

应用领域：

电力装备。

金刚石用粉末触媒-石墨芯柱材料

性能要求：

水雾化粉末呈不规则状或部分呈球状或类球状，粉末触媒粒度150-400目占比≥60%，粉末触媒氧含量≤300ppm，杂质含量≤0.5%。

应用领域：

工程勘探、电子光学、半导体、航空航天。

石墨烯电发热膜

性能要求：

低工作电压（≤36V）：功率密度≤200W/m2，发热温度≤70℃或70-240℃，表面温度不均匀度≤5℃，电热辐射转换效率＞85%，低频磁场辐射＜0.3%；高工作电压（＞36V）：功率密度≤250W/m2，表面温度不均匀度≤5℃，电热辐射转换效率≥70%，-5%≤功率偏差≤+5%。

应用领域：

医疗器械、电子、汽车、节能设备。

石墨烯导热膜

性能要求：

导热系数＞1500W/（m*K），密度＞1.9g/cm³，导热膜厚度20-300μ。

应用领域：

电子信息。

石墨烯绝热不燃板

性能要求：

导热系数≤0.026W/（m·K），燃烧等级达到A级，抗压强度≥150kPa，垂直板面抗拉强度≥0.10MPa，密度100-130kg/m3，尺寸稳定性≤1%，吸水率≤3%。

应用领域：

建筑。

多层包覆型快充石墨负极材料

性能要求：

克容量≥355mAh/g，首次效率＞92%，压实密度≥1.6g/cm3，倍率充电≥4C。

应用领域：

新能源汽车。

来源：山东省工业和信息化厅

（www.188betkr.com 编辑整理/初末）

注：图片非商业用途，存在侵权告知删除！
