1. 产品介绍
1.1 产品概述

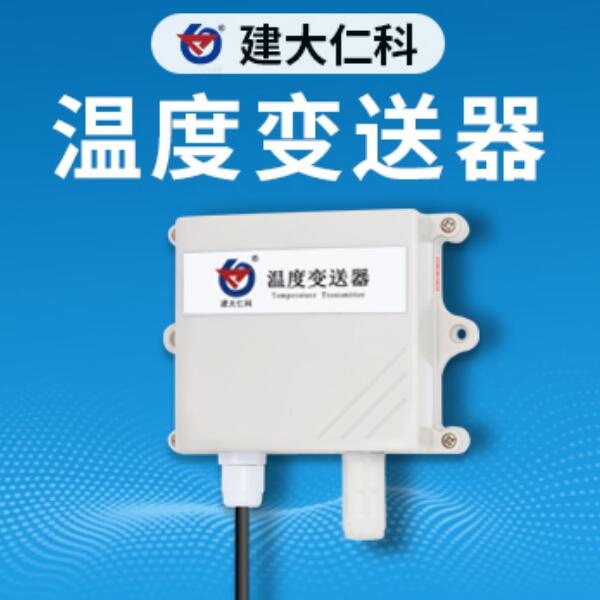

RS-WD-*-2和RS-WD-*-SMG单温度变送器均采用王字壳，具有防水功能，多用于室外。RS-WD-*-SMG单温度变送器具有显示功能，实时显示当前温度。产品采用高灵敏度感温元件，传感器具有测量精度高，抗干扰能力强等特点，保证了产品的优异测量性能。设备采用标准MODBUS-RTU 通信协议，RS485信号输出，通信距离可达2000米（实测）。该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所。安全可靠，外观美观，安装方便、/p>
1.2 功能特点
* 设备外壳防水，可用于室外、/p>
* 产品采用高灵敏度感温元件，传感器具有测量精度高，抗干扰能力强、/p>
* 采用美国进口的测温单元、/p>
* 采用专用?85电路，通信稳定、/p>
* 可选择一路继电器输出或者蜂鸣器报警、/p>
* 10~30V宽电压范围供电，规格齐全，安装方便、/p>
1.3 主要技术指栆/p>
直流供电（默认） |
10~30V DC |
|
功耖/span> |
0.3W |
|
默认精度 |
温度 |
0.5ℂ/span> |
外延扁高温探头测温范図/span> |
-40℃~+120℃（使用高温线） |
|
其他探头的测温范図/span> |
-40℃~+80ℂ/span> |
|
通信协议 |
Modbus-RTU |
|
输出信号 |
485信号 |
|
开孔尺寷/span> |
60mm |
|
长期稳定?/span> |
温度 |
?.1?y |
响应时间 |
温度 |
?0s(1m/s风? |
开孔尺寷/span> |
60mm |
|
参数设置 |
通过上位机软件设?/span> |
|
1.4 系统框架国/p>
系统方案框图
2. 产品选型
RS- 公司代号
WD- 单温度变送、传感器 N01- RS485通讯（Modbus协议 2- 壁挂王字 SMG- 壁挂数码管王字壳 1 外延圆形不锈钢探 2 外延磁吸式探 3 外延扁形不锈钢探 4 外延四分管螺纹探 3H 外延扁高温探夳/p>
量程９/p>
-40~+80 具有磁性，可吸附在金属表面，测量金属表面的温度；探头防水；温度量程?40~80 此探头为扁型，与待测物体表面接触面积较大 测量温度比较精确，但需要客户制作夹具压紧探头；该探头防水，测量范围-40~+80 用于测量水管内水温；水管三通或水管端部带有4分管螺纹，和此探头正好配套， 测量范围?40~+80 79864531531 -3探头的基础上使用了高温线缆，可测量120ℂ/p>
3. 设备安装说明
3.1 设备安装前检?/p>
设备清单９/p>
* 变送器设备1?/p>
* 自攻螺丝?个）、膨胀塞（2个）
* 产品合格证、保修卡、校准报告（选配）等
* USB?85（选配（/p>
* 485终端电阻（多台设备赠送）
3.2 接口说明
3.2.1 电源?85信号
宽电压电源输?0~30V均可?85信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能重复、/p>
3.2.2继电器接叢/p>
设备可选配一路开关量常开触点输出或内置蜂鸣器报警 、/p>
3.3 具体型号接线
壁挂王字壳壁挂数码管王字壳接纾/p>
线色 说明
甴/p>
棕色 电源正（10~30V DC 黑色 电源贞/p>
這/p>
黄色 485-A 蓝色 485-B
3.4 485现场布线说明
多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请叁/p>
考资料包中?85设备现场接线手册》、/p>
4. 配置软件安装及使?/p>
4.1 软件选择
如果需要修改设备地址或波特率，可以通过按键设置，也可以使用配置软件设置。打开资料包，选择“调试软件?--?85参数配置软件”，找到 双击打开即可 注意：在使用该配置软件更改地址和波特率的时候只能接一台设备、/p>
4.2 参数设置
①、选择正确的COM口（右键“我的电脑—属性—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称、/p>
②、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率?800bit/s，默认地址?x01、/p>
③、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态、/p>
④、如果测试不成功，请重新检查设备接线及485驱动安装情况、/p>
5. 通信协议
5.1 通讯基本参数
8位二进制
数据 8佌/p>
奇偶校验 旟/p>
停止 1佌/p>
错误校验 CRC（冗余循环码（/p>
波特 2400bit/s?800bit/s?600 bit/s可设，出厂默认为4800bit/s
5.2 数据帧格式定么/p>
采用Modbus-RTU 通讯规约，格式如下：
初始结构 ? 字节的时闳/p>
地址 = 1 字节
功能 = 1 字节
数据 = N 字节
错误校验 = 16 位CRC ?/p>
结束结构 ? 字节的时闳/p>
地址码：为变送器的地址，在通讯网络中（出厂默认0x01）、/p>
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、/p>
数据区：数据区是具体通讯数据，注?6bits数据高字节在前！
CRC码：二字节的校验码、/p>
主机问询帧结构：
地址 功能 寄存器起始地址 寄存器长 校验码低 校验码高佌/p>
1字节 1字节 2字节 2字节 1字节 1字节
从机应答帧结构：
地址 功能 有效字节 数据一 第二数据 第N数据 校验?/p>
1字节 1字节 1字节 2字节 2字节 2字节 2字节
5.3 寄存器地址
寄存器地址 ?6进制 寄存器地址 ?0进制 PLC或组态地址 ?0进制 内容 操作
0000 H 0 40001 保留 只读
0001 H 1 40002 温度（是实际温度?0倍） 只读
5.4 通讯协议示例以及解释
5.4.1 举例：读取设备地址0x01（十进制地址?）的温度倻/p>
问询帧（16进制）：
地址 功能 起始地址 数据长度 校验码低 校验码高佌/p>
0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B
应答帧（16进制）：例如读到温度?10.1ℂ/p>
地址 功能 有效字节 保留 温度 校验码低 校验码高佌/p>
0x01 0x03 0x04 0x00 0x00 0xFF 0x9B 0xFA 0x68
温度计算９/p>
当温度低 0 时温度数据以补码形式上传、/p>
温度：FF9B H(十六进制)=-101 => 温度=-10.1ℂ/p>
5.4.2 读取设备地址0x43（十进制地址?7）的温度倻/p>
询问帧（16进制（/p>
地址 功能 起始地址 数据长度 校验码低 校验码高佌/p>
0x43 0x03 0x00 0x00 0x00 0x02 0xCB 0x29
应答帧（16进制）： （例如读到温度为26.9℃）
地址 功能 返回有效字节 保留 温度 校验码低 校验码高佌/p>
0x43 0x03 0x04 0x00 0x00 0x01 0x0d 0x58 0x62
温度 10D H(十六进制) =269 => 温度=26.9ℂ/p>
6. 常见问题及解决办泔/p>
6.1 设备无法连接到PLC或电脐/p>
可能的原因：
1)电脑有多个COM口，选择的口不正确、/p>
2)设备地址错误，或者存在地址重复的设备（出厂默认全部?）、/p>
3)波特率，校验方式，数据位，停止位错误、/p>
4)主机轮询间隔和等待应答时间太短，需要都设置?00ms以上、/p>
5)485总线有断开，或者A、B线接反、/p>
6)设备数量过多或布线太长，应就近供电，?85增强器，同时增加120终端电阻、/p>
7)USB?85驱动未安装或者损坏、/p>
8)设备损坏、/p>
