产品介绍
1.1产品概述

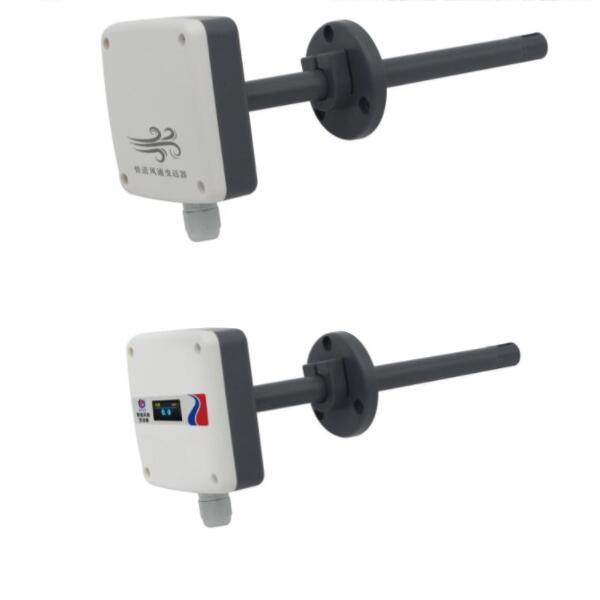

该变送器式针对管道风速测量而设计，自主研发的高精度风速测量单元，反应灵敏，能快速准确地测量微小风速，稳定性好、漂移小、精度高。管道式安装方式，现场安装方便，产品采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰，设备采用进口免螺丝端子接线，使用更方便。液晶屏实时显示当前管道风速，更加直观的体现当前管道风速状况、/span>
1.2功能特点
■高精度风速测量单元，启动风速小，反应灵敏，可适用于通风管道、油烟管道等环境恶劣的场合；
■采用公司自主研发的全量程二次标定方法，线性度好，准确度高：/span>
■开孔式法兰盘安装，采用高品质硅胶密封圈，漏风小，经久耐用：/span>
■默认量程为0~20m/s，量程为0~30m/s：/span>
?~20mA?~5V?~10V三种模拟量信号类型可选；
?~20m/s?~30m/s?~10m/s?~15m/s等多风速量程可拨码设置，现场可自由更改，其他量程也可定制；
■量?~10m/s 的精度为?.1+2%FS）；量程0~15m/s?~20m/s?~30m/s的精?#177;?.2+2%FS）m/s：/span>
■接线端子采用进口免螺丝端子，无需工具，只要一压一插即可接线；
■采用专用的EMC抗干扰器件，可经受住现场变频器等各种强电磁干扰；
■液晶屏实时显示当前管道风速值；
■DC10?0V宽电压范围供电；
■带有风速标识方向，便于现场安装、/span>
1.3主要技术指栆/span>
| 直流电源（默认） | 10-30V DC | |
| **功耖/span> | 0.6W | |
| 测量介质 | 空气、氮气、油烟废氓/span> | |
| 精度 | ?.2+2%FS）m/s | |
| 变送器电路工作温度 | -10℃~+50ℂ/span> | |
| 输出信号 | 电流信号 | 4~20mA |
| 电压信号 | 0~5V/0~10V | |
| 风速显示分辨率 | 0.1m/s | |
| 量程 | 默认0~20m/s?*测量范围0~30m/s | |
| 响应时间 | 2S | |
| 长期稳定?/span> | ?.1m/s/year | |
| 负载能力 | 电流输出 | 输出电阻?00 |
| 电压输出 | 输出电阻?50 | |
1.4 产品选型
| RS- | 公司代号 | ||||
| FS- | 风速变送器 | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| N01- | 485（Modbus协议）输凹/span> | ||||
| 9TH- | 管道壳安裄/span> | ||||
| 穹/span> | 不带显示 | ||||
| OLED | 带OLED屏幕显示 | ||||
3. 设备安装诳/span>
设备安装说明
3.1 设备安装前检?/span>
设备清单９/span>
■变送器设备1?/span>
■合格证、保修卡
■自攻螺丝和膨胀塞各3?/span>
3.2 接线
3.2.1: 电源接线
宽电?0~30V直流电源输入。针?-10V输出型设备只能用24V供电、/span>
3.2.2: 输出接口接线
设备具有1路独立的模拟量输出、/span>
序号 标号 说明
1 V+ 电源正（10~30V DC（/span>
2 GND 电源负，风速信号负
3 T 风速信号正
4. 计算方法
4.1电流型输出信号转换计箖/span>
例如风速量?~30.0m/s?~20mA输出，当输出信号?2mA时，计算当前风速值。此风速量程的跨度?0.0m/s，用16mA电流信号来表达，30.0m/s/16mA=1.875m/s/mA，即电流1mA代表风速变?.875m/s，测量?2mA-4mA=8mA?mA*1.875m/s/mA=15.0m/s。其他量程的计算方法类似、/span>
4.2电压型输出信号转换计箖/span>
例如风速量?~30.0m/s?-10V输出，当输出信号?V时，计算当前风速值。此风速量程的跨度?0.0m/s，用10V电压信号来表达，30.0m/s/10V=3.0m/s/V，即电压1V代表风速变?.0m/s，测量?V-0V=5V?V*3.0m/s/V=15.0m/s。其他量程的计算方法类似、/span>
5. 常见问题及解决办泔/span>
无输出或输出错误
可能的原因：
1)量程对应错误导致PLC计算错误，量程请查阅技术指标、/span>
2)接线方式不对或者接线顺序错误、/span>
3)供电电压不对（针?-10V型均?4V供电）、/span>
4)变送器与采集器之间距离过长，造成信号紊乱、/span>
5) PLC采集口损坏、/span>
6)设备损坏、/span>
