www.188betkr.com 讯随着芯片集成化和微型化方向的快速发展，封装密度和功耗不断增加，使芯片热流密度也迅速提升，普通的散热器已无法满足高热流密度散热的需求。相变传热元件利用工质的相变潜热来带走热量，是解决电子设备散热问题最具潜力的热管理方式。热管和均热板都是利用相变实现散热，包括传导、蒸发、对流、冷凝四个主要步骤，但两者的热传导方式不同，热管是一维传热，而均热板是二维传热，其与散热介质的接触面积更大，散热更均匀，更能够适应5G时代微型化电子设备等领域应用的需求。

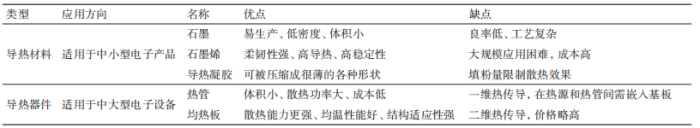

各类散热方式对比
均热板结构及工作原理
均热板主要由外壳、工质、吸液芯和支撑柱组成。外壳的主要功能是密封内部结构，为相变传热提供稳定且密闭的环境。工质通过其相变潜热，在均热板内部循环流动，带走大量热量，达到散热目的。吸液芯不仅提供流动通道，还促进工质循环，确保高效传热。支撑柱则支撑整个均热板结构，并为工质回流提供通道。

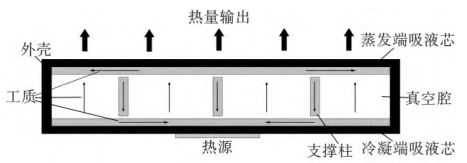

均热板基本结构
在实际应用中，均热板的蒸发端紧贴热源，热源释放的热量通过蒸发端的外壳传递给内部的液态工质。吸收热量后，工质在均热板内发生液-气相变，变成高温气态，并迅速扩散至整个密封空间，流向冷凝端。在冷凝端，气态工质遇冷释放热量，发生气-液相变，冷凝为液态。这一过程中释放的热量通过冷凝端传递到均热板外部。液态工质在吸液芯与支撑柱的引导下回流至蒸发端，完成一个循环。这个过程持续进行，直至热源温度不足以维持气液相变为止。
均热板分类
按结构维度分类，均热板可以分为常规均热板和超薄均热板。
（1）常规均热板。使用场景一般是高热通量应用。均温板的二维热扩散能力能够将高TDP（或超频状态）的CPU快速散热并将温度冷却至安全的工作温度，延长组件以及产品的使用寿命。常规均温板根据具体不同场景又可以细分为笔记本电脑均热板、显示屏均热板、CPU均热板等，比如笔记本电脑的热设计空间较大，可以承载厚一些的常规均热板，而平板显示屏产品整体较薄，比较适合薄一些的常规均热板。

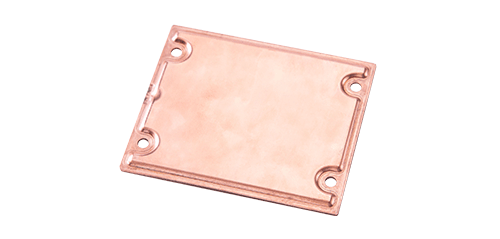

均热板，图源：力致科技股份有限公司
（2）超薄均热板。一般把总厚度2 mm以下的均热板称为超薄均热板，目前市面上主流的有三种材质：铜材超薄均热板、不锈钢超薄均热板、钛合金超薄均热板。大面积的超薄均热板主要以不锈钢材质的为主，不锈钢的机械加工性能比铜好更好，铜比较软，不锈钢材质更利于加工出更薄的均热板，同时不锈钢的成本比铜和钛合金低很多，在中低端手机应用中非常有优势；铜的超薄均热板相比于不锈钢的在散热效果、热稳定性方面要好一些，目前主要用在一些高端机型，比如苹果、华为等高端机型；钛合金薄均热板的结构稳定性、不易形变、传热效率高等优势非常显著，但是造价相对较高。

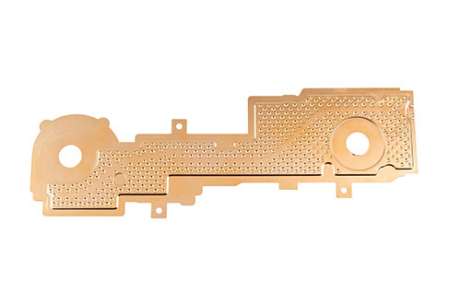

超薄均热板，图源：苏州天脉导热科技股份有限公司
作为一种高效的散热解决方案，均热板在消费电子、新能源汽车、5G通信、数据中心等多个领域发挥着重要作用。随着这些领域的快速发展，对均热板的需求也在不断增加。2024年，全球均热板行业市场规模为10.89亿美元，同比增长16.72%。在电子产品朝着高功率、轻薄化、高性能方向不断发展的背景下，实现均热板超薄型、高品质、高端化将是未来行业主流发展趋势。
参考来源：
陈恭等：超薄均热板的研究现状及发展趋势
郝剑等：均热板的研究现状及应用前景
黎小辉等：均热板热阻性能的研究现状
热管理Ultra、智研产业研究院
（www.188betkr.com 编辑整理/石语）
注：图片非商业用途，存在侵权请告知删除！
