www.188betkr.com 讯烧结钕铁硼永磁材料因其优异的磁性能被誉为“磁王”，广泛应用于电机、电子设备、医疗器械和清洁能源等领域。然而，其化学活性强、多相结构导致的易氧化腐蚀特性严重制约了使用寿命和可靠性。研究表明，1cm?的烧结钕铁硼在150℃空气中放置51天便会完全氧化腐蚀。钕铁硼产业链长，电镀或表面处理通常为最后一道工序，不合格报废产品、客户投诉产品中，70%以上的原因集中在电镀环节。因此，表面处理已成为钕铁硼生产过程中不可或缺的防护环节，通过金属镀层、化学转化膜及有机涂层等技术形成防护层，显著提升材料耐蚀性和机械性能。
表面处理的重要性
钕铁硼永磁体主要由钕（Nd）、铁（Fe）和硼（B）组成，其多相结构存在电位差，使磁体本身成为微电池，加速电化学腐蚀。同时，粉末冶金工艺导致的内部微小孔隙以及磨削加工产生的表面恶化层进一步增加了腐蚀风险。腐蚀不仅造成磁体外观损伤，更会导致磁性能衰减甚至丧失，影响整机设备的稳定性和寿命。
钕铁硼磁体的物理与化学特性决定了其表面处理的特殊性。如表1所示，其理论最大磁能积可达到64MGOe，密度约为7.4~7.6g/cm?，维氏硬度在550~700。化学特性方面，钕铁硼磁体极易受到氧化和腐蚀，特别是在潮湿和化学腐蚀性环境中，且居里温度约为320~380℃，当温度超过120℃时，磁性能会显著下降。

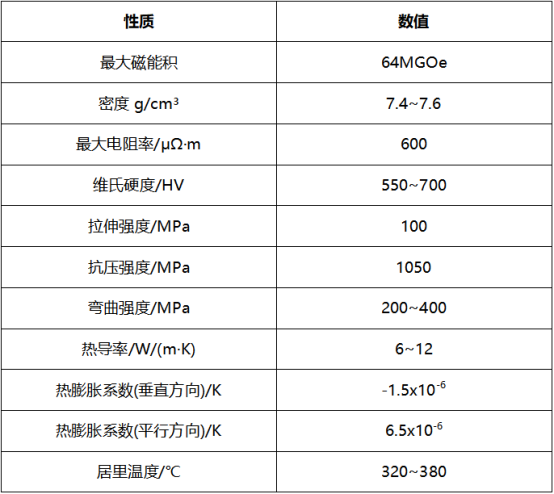

表1 钕铁硼磁体的物理与化学特性
因此，表面处理是确保钕铁硼在现代工业中可靠应用的关键。钕铁硼磁体的表面处理应满足以下要求：①良好的粘附性；②高耐腐蚀性；③对磁性能影响小；④适应性强；⑤环保性。
主流的表面处理技术
目前钕铁硼表面处理主要包括电镀、化学转化膜（如钝化、磷化）和有机涂层等方法。
1. 电镀技术
电镀是应用最广泛的防护工艺，主要通过隔绝磁体与空气中氧气接触，以此增强其抗腐蚀性、抗氧化性以及表面硬度。电镀材料包括镍、锌、铜、锡等，其中镍电镀最为常见。
不同镀层的性能差异显著：
镀锌：成本低，但耐腐蚀性较差（锌为活泼金属），使用寿命较短，表面易脱落。
镀镍：耐腐蚀性更高，硬度高，能避免磁体磕碰掉角，外观更亮。但对薄壁或小尺寸磁体，镍的磁性可能影响磁性能。
图源：金力永磁官网
电镀工艺中，电流密度、温度、酸碱度等因素都会影响镀层的质量。电流密度过高可能导致镀层不均匀，甚至边角部位烧焦等缺陷，而过低的电流密度则可能导致镀层附着力不足。
2. 涂层技术
涂层技术能够提高磁体的耐腐蚀性和抗磨损性。涂层材料通常包括环氧树脂、聚氨酯、聚酯、聚四氟乙烯等有机聚合物。与电镀技术相比，涂层技术的工艺更加简便，可以提供多样化的涂层效果。
涂层技术的核心在于涂层的附着力和均匀性。为了提高涂层的附着力，通常会采用表面预处理技术，如等离子体处理或磷化处理。电泳涂装技术在钕铁硼磁体的表面处理中有着广泛应用，通过电泳作用，涂料能够均匀地沉积在磁体表面。
3. 化学转化膜技术
主要包括钝化处理和磷化处理，这类工艺简单、成本低。
钝化处理：通过酸洗和氧化在表面生成致密保护膜。
磷化处理：形成多孔吸附膜，常用于过程防腐和改善环氧浸润性。磷化膜能抵抗大气环境腐蚀，延长存储时间，且后续处理时易去除。
尽管磷化和陶化技术具有诸多优点，但其防护效果有限，处理时间较长，且对工艺控制的要求较高。膜的均匀性和厚度需要精确控制，以确保最佳的保护效果。
创新表面处理技术与优化策略
随着应用要求提高，传统技术不断革新，新一代处理技术致力于兼顾耐蚀性、磁性能及环保性。
1. 纳米复合涂层技术：如纳米CeO?改性硅烷复合膜，使磁体经受72小时盐雾无锈蚀。
2. 真空镀膜技术：
多弧离子镀：如制备Ti/Cr过渡层、Al/Al合金耐蚀中间层和AlN耐磨外层的复合结构。
原子层沉积（ALD）：可制备氧化镁、氧化铝、氧化钛等纳米级薄膜（50nm-1μm）。
3. 等离子体处理：对钕铁硼表面纳米涂层性能有显著改善，提高涂层结合力和耐蚀性。
优化表面处理工艺需要综合考虑多方面因素：
第一，优化镀层的厚度和均匀性对于提高钕铁硼磁体的耐腐蚀性至关重要。根据实验数据，镀镍和镍-铜-镍的涂层在10-25μm厚度范围内提供了最优的防腐性能，同时不影响磁体的磁性能。
第二，涂层材料的选择和加工工艺也需要优化。例如，环氧涂层与Everlube在长时间的盐雾试验和PCT测试中表现出较好的耐腐蚀性，适用于需要较高化学稳定性的应用场景。
第三，工艺的可重复性和成本控制也是优化的重要考虑因素。镀锌和镀镍的表面处理技术已经成熟，适用于大批量生产。对比其他较为复杂的表面处理工艺，镀锌不仅成本低廉，而且能够满足常规环境下的防腐要求，适合大规模生产。
结语
表面处理是烧结钕铁硼永磁体从"材料"转变为"耐用产品"的关键环节。从传统的电镀、磷化，到创新的多弧离子镀、原子层沉积，技术不断进步只为更好地守护"磁王"免受腐蚀侵害。研究表明，镀"镍-铜-镍"组合环氧树脂涂层在高湿、高温和潮湿环境中表现优异，能够有效防止磁体的腐蚀。
随着新能源、电子信息等产业对高性能钕铁硼需求增长，其表面处理技术必将朝着更高效、更环保、更综合防护的方向持续发展。优化表面处理工艺，控制镀层厚度、材料选择和生产成本，将为钕铁硼磁体的广泛应用提供更强的保障。
参考文献
雷芃，等：钕铁硼永磁材料表面防护技术研究进展与展望
郭贞山，等：热变形钕铁硼永磁体晶界扩散技术研究进展
邓志伟，等：用于钕铁硼永磁材料镀锌的钝化工艺研究
阙永生，等：等离子处理对钕铁硼表面纳米涂层性能的影响
赵苗苗，等：超高性能钕铁硼表面镀渗处理研究
金力永磁官网等
（www.188betkr.com 编辑整理/留白）
注：图片非商业用途，存在侵权请告知删除！
